在火花直讀光譜儀設備體系當中，探測器是實現光信號向電信號轉換的核心部件，直接決定儀器的分析精度、檢測效率與應用適配能力，CCD與CMOS兩類固態探測器憑借全譜采集的特性，逐步在諸多場景替代傳統光電倍增管方案，二者依托不同的芯片架構，在直讀光譜的實際應用中呈現出差異化的性能表現，也讓很多設備選型階段的使用者陷入選擇糾結。CCD電荷耦合器件發展時間較早，技術沉淀深厚，長期以來是全譜直讀光譜儀的主流配置，而CMOS互補金屬氧化物半導體探測器伴隨半導體工藝迭代快速崛起，成為近些年直讀光譜設備升級的重要方向，兩種技術沒有絕對的優劣之分，更多是架構帶來的性能取舍，結合檢測場景才能發揮出各自的實際價值。

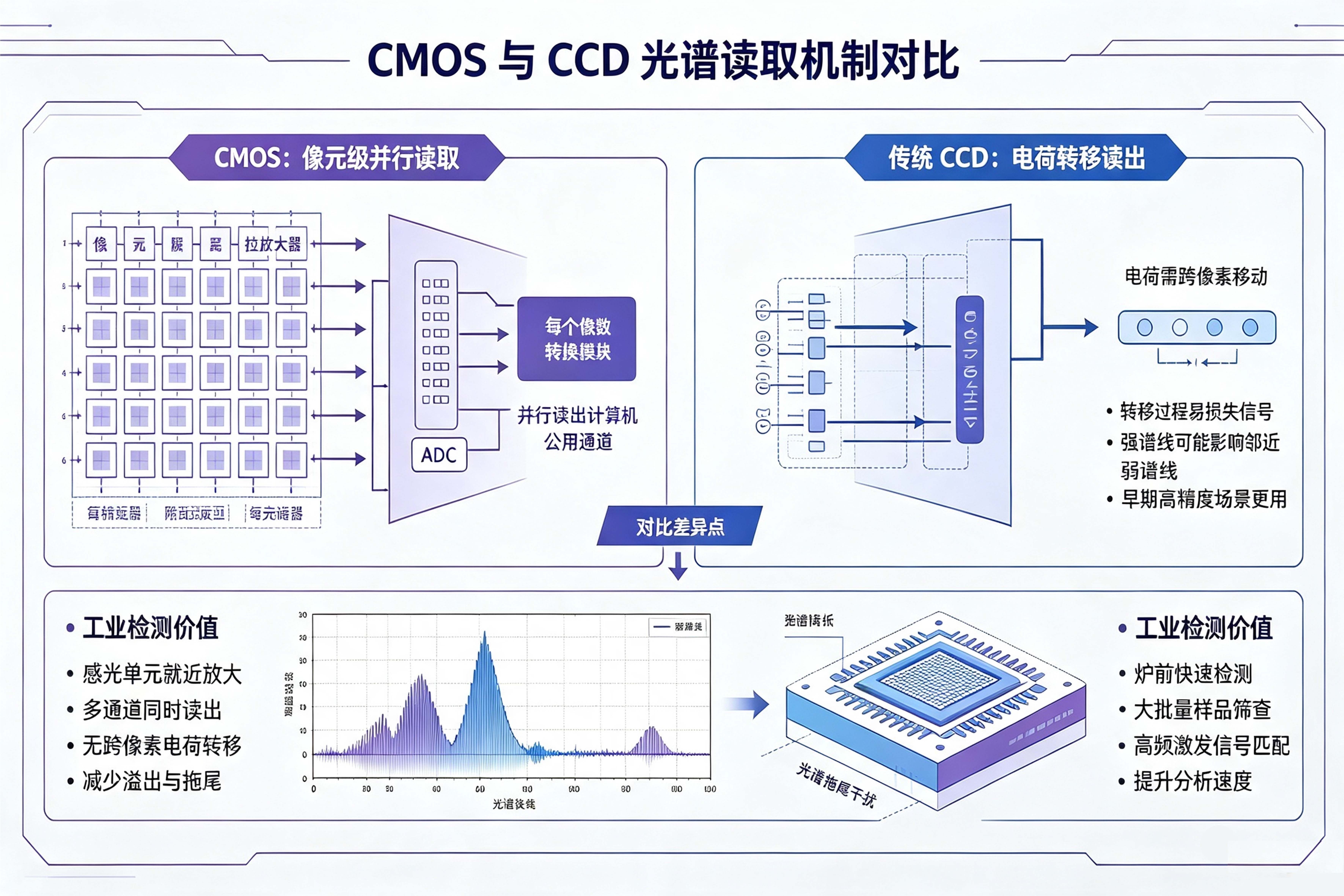

從信號讀取的底層架構來看，CCD采用電荷順序轉移的工作模式，感光像元捕獲光子生成電荷之后，電荷需要逐行逐列依次轉移，經由統一的放大器完成信號輸出，整套讀取流程依靠少量外圍電路完成信號放大，像素信號經過同一套放大鏈路處理，像素之間的信號一致性表現較好，讀出噪聲可以控制在較低水平，在微弱光譜信號采集上具備天然優勢。但這種串行轉移的讀取方式也帶來一定局限，完整光譜譜圖讀出需要消耗更多時間，面對高頻次火花激發的動態信號時，電荷轉移過程中容易出現溢出現象，也就是常說的拖尾效應，強光譜線周邊的弱信號會受到一定干擾，同時芯片本身功能較為單一，放大器、模數轉換等單元都需要依靠外部電路板搭建，整套系統驅動電路復雜，設備整體功耗會有所增加，芯片制造工藝門檻較高，整機成本也會隨之抬升。
CMOS探測器則采用像元級集成設計，每一個感光單元附近都集成獨立的放大電路，搭配多通道并行讀出機制，不需要電荷跨像素轉移，既可以完成全譜完整讀取，也能夠針對性選取目標譜線區域做局部信號采集，讀取效率得到明顯提升，非常適配爐前快速檢測、大批量樣品篩查這類對分析速度有較高要求的工業場景，能夠匹配火花光源高頻激發的信號輸出，減少信號丟失帶來的數據偏差。高度集成的芯片架構將放大、模數轉換模塊內置在傳感器芯片內部，外圍配套電路可以大幅簡化，有利于光譜儀光室結構小型化，設備整體功耗得到有效降低，依托成熟通用半導體工藝，探測器芯片的量產成本具備一定優勢，也給儀器的輕量化、智能化升級預留充足空間，同時并行讀取模式可以規避電荷轉移帶來的溢出現象，強光譜線與鄰近微弱元素譜線能夠同時采集，減少光譜拖尾帶來的分析干擾。不過早期普通CMOS產品，受限于像素內置放大器的個體差異，會引入固定模式噪聲，在極弱光信號檢測場景，信噪比表現和傳統CCD還存在一定差距，像素之間響應均勻性也有提升空間，這也是過去很多高精度分析場景優先選用CCD的關鍵原因。
CMOS探測器分析圖

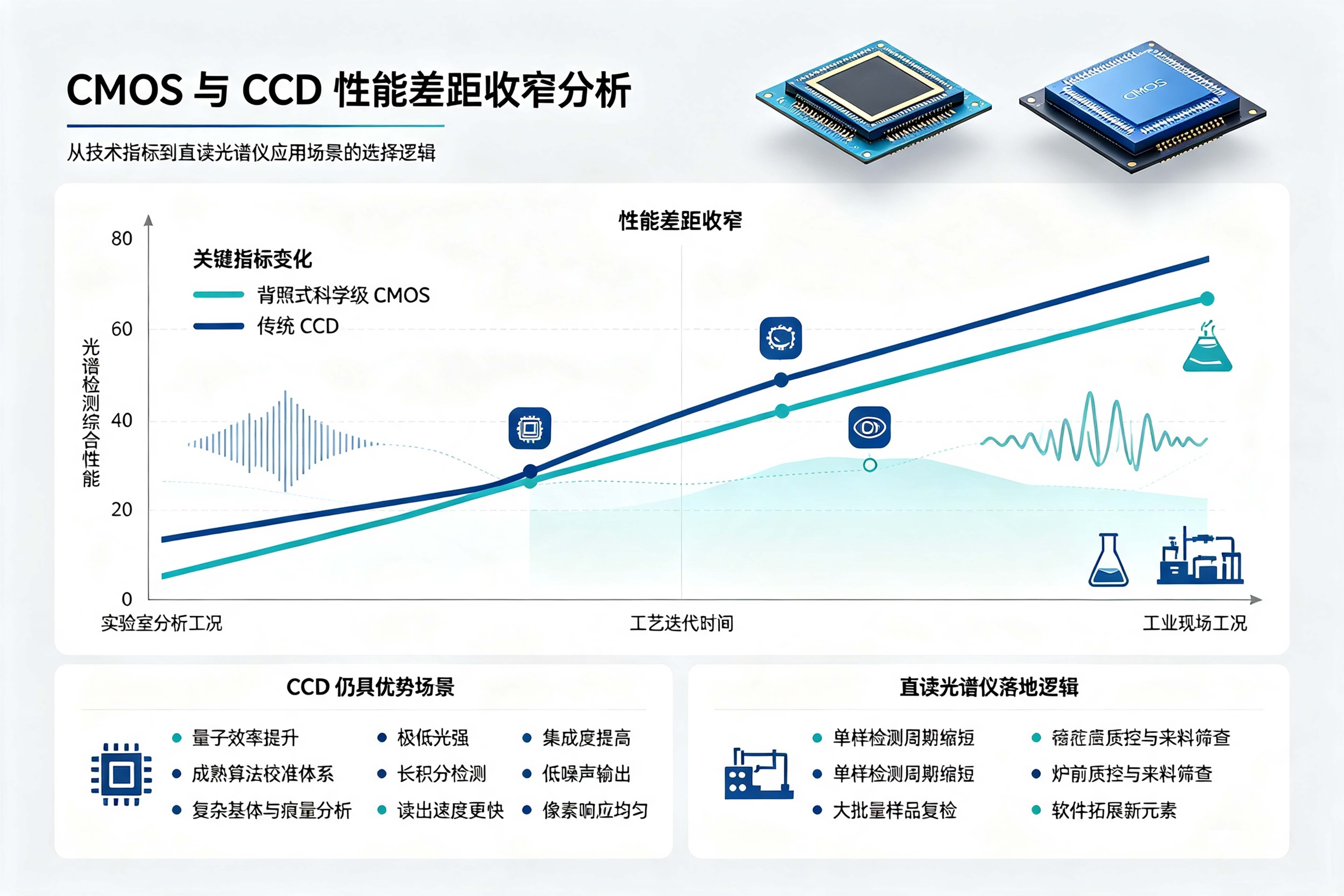

隨著背照式科學級CMOS工藝持續迭代，兩類探測器之間的性能差距正在不斷收窄，新一代CMOS在量子效率、動態范圍指標上已經可以向傳統CCD靠攏，部分產品在大動態信號捕捉上還展現出自身特色，不過在極低光強、長積分的苛刻檢測條件下，成熟制冷型CCD依舊能夠維持穩定的低噪聲輸出，像素響應均勻度依舊具備不錯的競爭力，適合樣品基體復雜、痕量元素占比低，追求穩定重復檢測結果的實驗室分析工況。放到直讀光譜儀實際落地層面，CCD光譜儀憑借長期市場應用積累，配套算法、校準體系十分完善，面對多種金屬基體的常量、痕量元素分析，數據穩定性經過大量項目驗證，儀器維護邏輯行業內也已經形成成熟經驗，適合追求穩妥可靠、樣品類型復雜多變的檢測實驗室使用。而CMOS探測器加持的直讀光譜儀，更快的采集速度能夠縮短單樣檢測周期，面對工廠生產線上大批量樣品快速復檢，可有效提升整體檢測通量，芯片集成化帶來的硬件簡化，也有助于降低儀器后期電路故障概率，在冶金爐前質控、來料快速篩查等工業現場應用越來越廣泛，同時全譜采集的靈活特性，后續拓展分析基體、新增待測元素時，軟件層面調整即可實現，硬件改動較少，設備拓展靈活性較強。
CMOS探測器分析圖
在設備選型過程中，不能簡單判定某一類探測器全面占優，CCD的核心價值集中在低噪聲、像素響應均勻、復雜基體下痕量檢測的穩定輸出，CMOS的優勢更多體現在讀取速率、集成度、功耗與拓展能力，部分場景當中二者性能已經出現重疊。如果實驗室以科研檢測、低含量元素精準分析為主，樣品檢測頻次適中，CCD方案可以給到穩定可靠的數據支撐；如果偏向工業現場高頻次檢測，追求檢測效率，同時希望儀器具備較好的升級拓展能力，CMOS探測器的直讀光譜儀會更加適配。伴隨半導體技術持續向前，兩類探測器都還在持續迭代優化，性能邊界不斷拓寬，使用者更需要結合自身樣品類型、檢測指標、檢測通量以及預算條件綜合權衡，依托探測器本身的技術特點匹配實際業務需求，才可以充分釋放直讀光譜儀的分析能力，保障金屬材料成分檢測數據的可靠有效。
?
